"Тихий" ток, который может убить

Разница электрических потенциалов между металлическими частями в вашей квартире — это и есть та скрытая угроза, которая годами может дремать, а в один момент проявиться ударом тока.

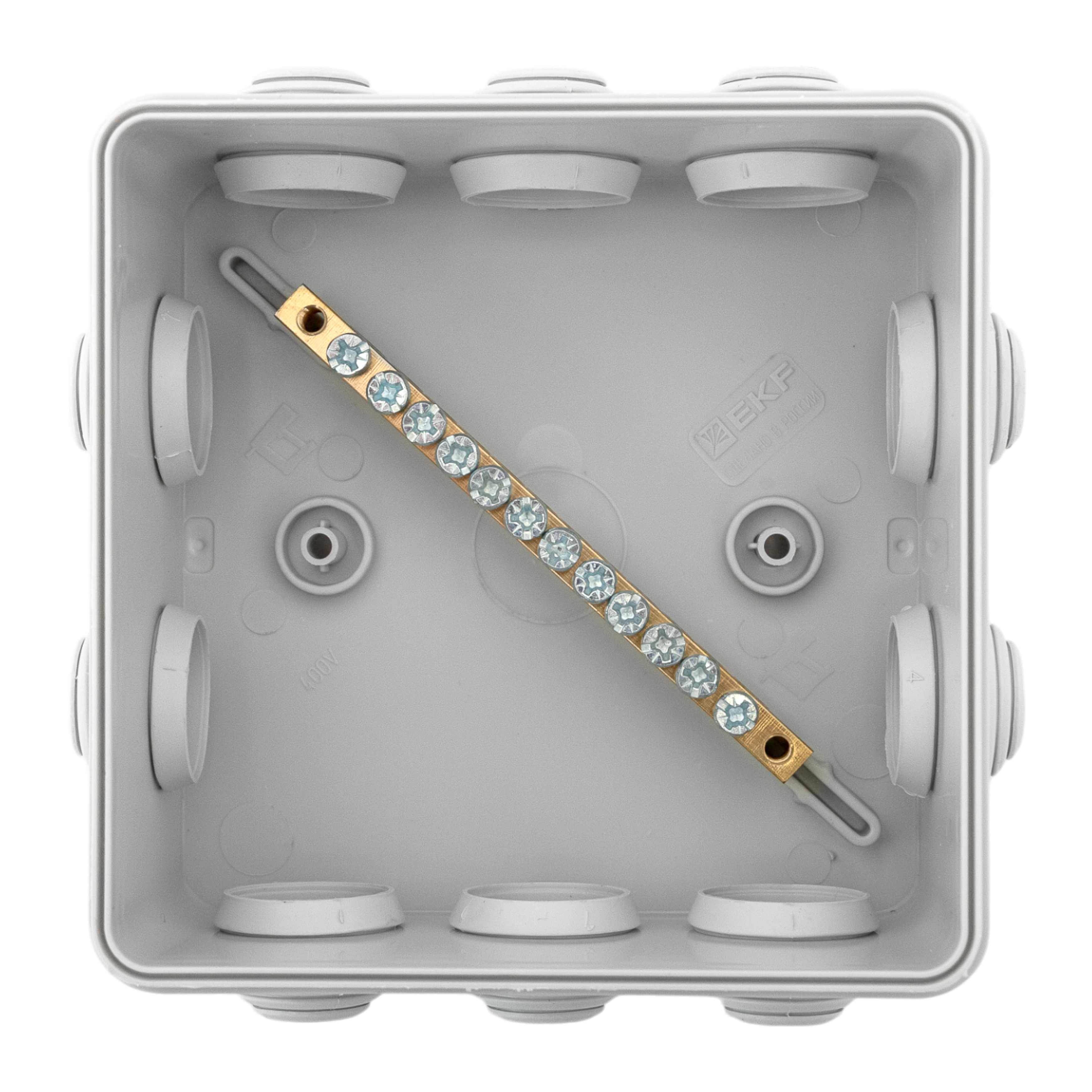

Коробка уравнивания потенциалов (КУП) — это устройство, которое выравнивает потенциалы, не давая возникнуть опасному "потоку". И если вы думаете, что заземления в розетках достаточно, эта статья перевернет ваше представление о безопасности.

Что такое разность потенциалов и почему она возникает?

Представьте: стиральная машина стоит на полу в ванной, а вы принимаете душ. Корпус машины через провод защитного заземления (PE) подключен к главной заземляющей шине в щитке. А чугунная труба холодной воды, к которой подключена ваша душевая лейка, заземлена… в подвале, на вводе в дом. Или не заземлена вовсе.

В идеальном мире потенциал (условное "электрическое давление") на корпусе машины и на водопроводной трубе всегда равен нулю. В реальности всё иначе:

• Блуждающие токи из сети или от соседского оборудования могут "наводить" напряжение на трубы.

• Статическое электричество накапливается на металлических поверхностях.

• Повреждение изоляции в каком-либо приборе может привести к утечке тока на его корпус.

• Разные пути заземления (как в примере выше) означают разное сопротивление. При утечке напряжения на них будут разные.

В итоге, в момент, когда вы стоите в ванной, потенциал на кране может быть, условно, 5 Вольт, а на корпусе стиральной машины — 40 Вольт. Разница — 35 Вольт. Этого уже достаточно для ощутимого, а при определенных условиях (мокрое тело, маленькое сопротивление) и смертельно опасного удара током.

Риски при отсутствии системы уравнивания потенциалов:

1. Удар током при одновременном касании двух предметов. Самый частый и опасный сценарий. Дотронулись одной рукой до водопроводного крана, другой — до батареи или металлической дверцы ванны. Если эти объекты имеют разный потенциал, ток пойдет через ваше сердце.

2. Повреждение бытовой техники. Разница потенциалов может создавать паразитные токи, которые циркулируют по экранам кабелей, тонкой электронике (посудомоечные машины, "умные" котлы), выводя их из строя.

3. Искрение и пожар. При значительной разнице потенциалов и плохом контакте может возникнуть микро-искра. В обычных условиях это не страшно, но при утечке газа (из колонки) или в запыленном пространстве это становится детонатором.

4. "Ступенчатое" напряжение. При серьезной аварии (обрыв нуля, попадание фазы на магистраль) напряжение на водопроводе или системе отопления может достигать десятков и сотен вольт. Без уравнивания вся эта энергия ищет путь через вашу квартиру.

Разбор главного возражения: "Зачем КУП? В розетках и так есть заземление!"

Это самое распространенное и опасное заблуждение. Давайте разложим по полочкам, почему заземления в розетке НЕ ДОСТАТОЧНО.

1. Заземление — для "своего", а уравнивание — для "всех".

   • Розетка заземляет только тот прибор, который в неё включен. Вилка вынута — связь с землей потеряна.

   • КУП создает единую, неразрывную, постоянную металлическую связь между ВСЕМИ токопроводящими частями: ванной, трубами, корпусами встроенной техники, арматурой в стенах (если речь о ДСУП). Эта связь не зависит от того, включен прибор в розетку или нет.

2. Разные "земли" — одна проблема.
   Представьте, что труба отопления заземлена через саму систему и имеет свой "путь в землю", а корпус бойлера заземлен через розетку — у него другой путь. Эти пути имеют разное сопротивление. При аварии ток распределится по ним неравномерно, и между трубой и бойлером возникнет опасная разница потенциалов. КУП устраняет саму возможность возникновения разных "земель" в пределах ванной комнаты, объединяя их в одну точку.

3. Защита там, где розеток нет.
   Полотенцесушитель, металлическая ванна или душевой поддон, канализационные трубы, металлические короба вентиляции — ни один из этих объектов не имеет и не может иметь вилки для подключения к заземлению розетки. Без КУП они остаются "голыми" проводниками, изолированными от системы безопасности.

Проще говоря:

Заземление в розетке — это индивидуальный страхователь для каждого члена команды.

Коробка уравнивания потенциалов (КУП) — это страховочная система, которая намертво связывает всю команду (все металлические предметы) между собой, не давая никому упасть, даже если у кого-то порвется индивидуальная страховка.

Что в итоге?

Установка КУП (а в идеале — системы ДСУП, дополняющей ее) — это не "выкачка денег", а базовый, прописанный в ПУЭ (Правилах устройства электроустановок) стандарт безопасности для влажных помещений. Это работа на один день для профессионала, но ее результат — фундаментальное повышение уровня электробезопасности вашего дома.

Это защита, которая работает 24/7, независимо от того, дома вы или нет, включены ли приборы или выключены. Защита, которая спасает жизни в ситуациях, о которых вы даже не задумываетесь.

Не экономьте на безопасности. Потенциал должен быть один — нулевой.
